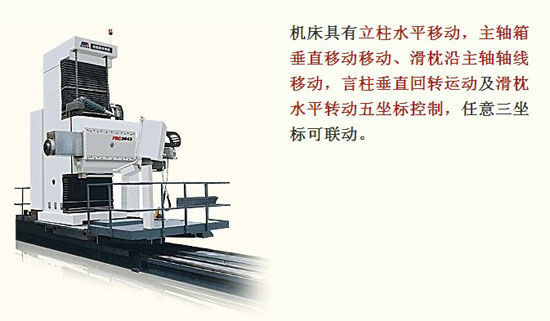

FBC3043五軸銑鏜專用數控機床
落地式數控銑鏜床是我廠模塊化設計的數控銑鏜床基礎上開發的新產品，特別適合長、大、重型零件孔系及面的加工，對不同主軸直徑通過模塊組合形成圓主軸功率、方滑枕、五座標，不同行程的各種落地式銑鏜床，如選擇各種直角頭、立臥頭，可拆卸式平旋盤，數控滑臺、轉臺，可擴大加工范圍，實現對重復零件的精確加工。
|
TK6211 |
TK6213 |
TK6216 |
TK6913B |
TK6916B |
TK6930×43 |
TK6930×43A |
||
| 主軸直徑 | mm | 110 | 130 | 160 | 130 | 160 | - | - |
| 主軸錐孔 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | ISO 7:24 No50 | |
| 銑軸直徑 | - | 221.44 | 260 | 221.44 | 260 | - | - | |
| 主軸轉速 | r/min | 10-2000 | 10-2000 | 10-1500 | 10-1500 | 10-1000 | 10-2000 | 10-2000 |
| 主軸最大扭矩 | N.m | 1300 | 2800 | 3500 | 2500 | 3000 | 813 | 813 |
| 滑枕截面 | mm | - | - | - | 480×480 | 480×480 | 300×430 | 300×430 |
| 立柱(滑座)行程X | mm | 4000(每1000遞增) | 4000(每1000遞增) | 4000(每1000遞增) | 4000(每1000遞增) | 4000(每1000遞增) | 4000(每1000遞增) | 4000(每1000遞增) |
| 主軸箱(拖板)垂直行程Y | mm | 1500 | 1600 |
2000(2500 選項) |
2000(2500、3000選項) | 2000(2500、3000選項) | 1500 | 1500 |
| 滑枕行程Z | mm | - | - | - | 700 | 700 | 1000 | 1000 |
| 主軸箱擺角A | - | - | - | - | - | - | ±15" | |
| 立柱轉角B | - | - | - | - | - | - | ±12" | |
| 主軸行程W | mm | 550 | 800 | 1000 | 700 | 700 | - | - |
| 主電機功率 | kW | 17/22.5 | 37/51 | 37/51 | 37/51 | 37/51 | 22/30 | 22/30 |
| 切削進給速度 | ||||||||
| X,Y,Z | mm/min | X,Y:1-6000 | X,Y:1-6000 | X,Y:1-6000 | X,Y:1-6000 | X,Y:1-6000 |
X:1-2000 Y:1-6000 Z:1-3000 |
X:1-2000 Y:1-6000 Z:1-3000 |
| A,B | r/min | W:1-2000 | W:1-3000 | W:1-3000 | Z,W:1-3000 | Z,W:1-3000 | - | A,B:0-1.5 |
| 快移速度 | m/min | X,Y:9 W:2.4 | X,Y:8 W:3 | X,Y:9 W:3 | X,Y:6 Z,W:2.4 | X,Y:6 Z,W:3 | X,Y:10 Z:3.5 | X,Y:10 Z:3.5 |
| 刀庫容量 | 40 | 40 | 40 | 40 | - | - | - | |
| 刀柄規格 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
ISO 7:24 JT50 |
|
| 拉釘標準 | LD50D | LD50D | LD50D | LD50D | LD50D | LD50D | LD50D | |
| 定位精度 | ||||||||
| X、Y、Z、W | mm | X:0.22 Y,W:0.02 |
X:0.035/100 Y:0.020 W:0.02 |
X:0.032/1000 Y:0.026 W:0.02 |
X,Y: 0.026/1000 Z,W:0.03/全長 |
X:0.026/1000 Y,Z,W:0.026 |
X:±0.015/4000 Y,Z:±0.015/ 全長 |
X:±0.015/4000 Y,Z:±0.01/全長 |
| A、B | sec | - | - | - | - | - | - | ±10“ |
| 重復定位精度 | ||||||||
| X、Y、Z、W | mm |
X:0.025 Y,W:0.016 |
X:0.025/1000 Y:0.020 W:0.018 |
X:0.025/1000 Y:0.020 W:0.018 |
0.013/1000 | X,Y,Z,W:0.015 |
X:±0.008 Y,Z:±0.005 |
X:±0.008 Y,Z:±0.005 |
| A、B | sec | - | - | - | - | - | - | ±5“ |
| 機床外形尺寸（長×寬×高） | mm |
8000× 2993× 4500 |
8600× 4490× 4830 |
9300× 5500× 5600 |
8400× 3200× 5600 |
9000× 3200× 5600 |
7800× 3500× 4558 |
7800× 3500× 4558 |
| 機床重量 | kg | 28000 | 34000 | 42000 | 31500/34500 | 37000 | 28000 | 28000 |
| 電氣總?cè)萘?/td> | KVA | 50 | 70 | 85 | 85 | 85 | 50 | 50 |
| 數控系統 |
SIEMENS 840D |
SIEMENS 840D |
SIEMENS 840D |
SIEMENS 840D |
SIEMENS 840D |
SIEMENS 840D |
SIEMENS |
