安陽-臥式車床CW61100/125/160系列

產品介紹：

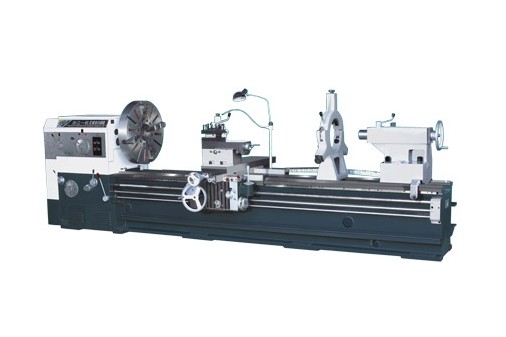

CW61100B CW61125B CW61160B臥式車床適用于對鑄件、鋼件及有色金屬的大、中型零件進行加工，可車削外圓、內孔、端面、切槽、鉆孔、鏜孔和套料，并能車削公制、英制、模數和徑節等各種內、外螺紋，可用上刀架單獨機動車削短圓錐面，還可用上刀架與縱向進給配合車削長圓錐面。機床功率大、剛性強、轉速范圍寬，可進行高速?gòu)?qiáng)力切削。結構特點：
 1.高剛性的整體床身
    床身采用整體鑄造結構式床身，內部筋板布局合理，有較高的剛性，導軌采用中頻淬火磨削工藝。在滑動導軌面處采用貼防爬行導軌板等工藝措施，摩擦阻尼系數等動態特性處于最佳狀態，避免了低速爬行現象的發生。
 2.高剛性、高精度的主軸
    機床主軸軸承選用國內名牌大企業的產品。主軸箱采取對稱結構，使熱變形均勻，避免主軸中心產生偏移。為減少熱變形，床頭箱采用油浴循環潤滑。主軸前端采用雙向角接觸球軸承的三支撐結構，提高了精度，增強剛性。主軸箱內齒輪均經淬火磨削工藝，保證傳動精確、噪聲低。經精心裝配的主軸具有溫升低、熱變形小，精度高的特點，使主軸長期工作時保持各項精度的相對穩定。

項目  單位                         CW61100B              CW61125B             CW61160B
床身上最大回轉直徑 mm 1000 1250 1640
刀架上最大回轉直徑 mm 615 865 1250


最大工件長度 mm 1500/3000/5000/6000/8000/10000/12000/14000/16000/18000

                                  1500/3000/5000/6000/8000/10000/12000/14000/16000/18000

                                  1500/3000/5000/6000/8000/10000/12000/14000/16000/18000


最大車削長度 mm 1300/2800/4800/5800/7800/9800/11800/13800/15800/17800

                                   1300/2800/4800/5800/7800/9800/11800/13800/15800/17800

                                   1300/2800/4800/5800/7800/9800/11800/13800/15800/17800


床身導軌寬度 mm 755 755 755
主軸端部代號   A2-15(8XM22) A2-15(8XM22) A2-15(8XM22)
主軸通孔直徑 mm 130 130 130
主軸前端錐孔   1:20/140 1:20/140 1:20/140
主軸正轉時的轉速種數   21 21 21
主軸反轉時的轉速種數   12 12 12
主軸轉速范圍(正轉) r/min 3.15-315 3.15-315 3.15-315
主軸轉速范圍(反轉) r/min 3.5-291 3.5-291 3.5-291
主軸每轉刀架的縱橫進給量種數   56/56 56/56 56/56
主軸每轉刀架的縱向進給量范圍 mm 0.1-12(0.004"-0.473") 0.1-12(0.004"-0.473") 0.1-12(0.004"-0.473")
主軸每轉刀架的橫向進給量范圍 mm 0.05-6(0.002"-0.236") 0.05-6(0.002"-0.236") 0.05-6(0.002"-0.236")
主軸每轉刀架的上刀架進給量范圍 mm 0.025-3(0.001"-0.118") 0.025-3(0.001"-0.118") 0.025-3(0.001"-0.118")
公制螺紋種數范圍   44;1-120mm 44;1-120mm 44;1-120mm
英制螺紋種數范圍(每寸牙數）   31;28-1/4 31;28-1/4 31;28-1/4
模數螺紋種數范圍   45:0.5-60mm 45:0.5-60mm 45:0.5-60mm
徑節螺紋種數范圍   38:1/2-56DP 38:1/2-56DP 38:1/2-56DP
主軸中心至刀具安裝基面的垂直距離 mm 48 48 48
刀桿截面 mm □45 □45 □45
刀架回轉角度 ° ±90° ±90° ±90°
床鞍的最大行程 mm 1450/2950/4950/5950/7950/9950/11950/13950/15950/17950

                                      1450/2950/4950/5950/7950/9950/11950/13950/15950/17950

                                      1450/2950/4950/5950/7950/9950/11950/13950/15950/17950
上刀架的最大行程 mm 300 300 300
下刀架最大橫向行程 mm 520(20") 580(22") 630(24")
上刀架及下刀架刻度盤每轉一格時刀架行程 mm 0.05(0.002") 0.05(0.002") 0.05(0.002")
刀架的縱向快速移動速度 mm/min 3740 3740 3740
刀架的橫向快速移動速度 mm/min 1870 1870 1870
刀架的小刀架向快速移動速度 mm/min 935 935 935
尾座套筒直徑 mm 160(6") 160(6") 160(6")
尾座套筒行程 mm 300(12") 300(12") 300(12")
尾座套筒錐孔   Morse 6 Morse 6 Morse 6
主電機功率 kw 22 22 22
機床的承載工件最大質量 kg 6000 6000 6000
機床質量 kg
機床長度 mm
機床寬度 mm 2150 2150 2150
機床高度 mm 1700 1825 2150
