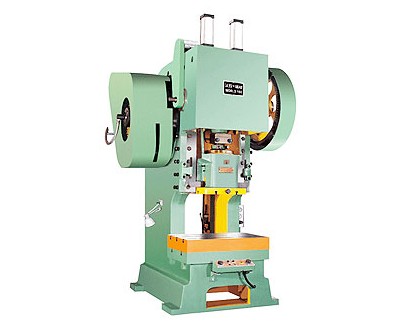

沃得-J21系列開式固定臺壓力機

J21系列開式固定臺壓力機的性能特點
1.此系列壓力機是通用型開式固定臺曲柄壓力機。 其中J21-80T采用整體鑄件機身，剛性離合器，并采用彈簧式平衡結構，工作平穩可靠。
2.J21-125T是J23-125T的變形產品,采用整體鑄件機身,不可傾,斜齒輪傳動,剛性離合器。
3.J21Z-125T,J21Z-160T和JD21-200T采用干式摩擦離合器,可以使滑塊急停在任意位置,同時可實現單次、寸動、連續操作，有利于隨時調節模具位置，提高加工精度；整機采用進口PLC集中控制，并配有安全雙聯閥和平衡缸，工作平穩可靠；并可配光電保護裝置，屬安全型壓力機。




技術參數



技術參數		單位 Unit	J21-80	J21-125	J21Z-125	J21Z-160
滑塊公稱壓力		KN	800	1250	1250	1600
公稱力行程		mm	7	8	8	8
滑塊行程		mm	120	150	150	160
行程次數		times/	40	35	35	35
		min
封閉高度		mm	330	370	370	400
封閉高度調節量		mm	80	100	100	110
滑塊中心線至機身距離		mm	330	390	390	390
立柱距離		mm	420	550	550	625
滑塊底面尺寸	左右L×R	mm	400	540	540	580
	前后F×B	mm	360	480	480	520
模柄孔尺寸	直徑	mm	50	60	60	70
	深度	mm	70	75	75	80
工作臺尺寸	左右L×R	mm	920	1090	1090	1140
	前后F×B	mm	610	720	720	740
落料孔直徑		mm	180	180	180	160
工作臺板厚度		mm	90	130	130	150
工作臺離地面距離		mm	900	900	900	900
外形尺寸	左右L×R	mm	1960	2550	2100	2340
	前后F×B	mm	1630	1790	1890	2100
	高	mm	2900	3750	3625	3930
地腳螺拴距離	左右L×R	mm	1125	1415	1415	1550
	前后F×B	mm	880	1290	1290	1380
電動機功率		KW	7.5	11	11	15
重量		KG	5800	11500	11900	16360
