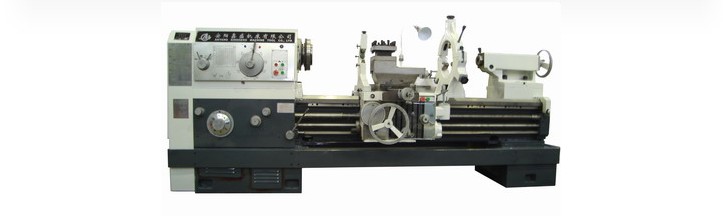

安陽-臥式車床CW63/80/94系列

產品介紹：
臥式車床系列主要適用于車削內外圓柱面、圓錐面、及其它旋轉零件，可加工各種公制、英制、模數和徑節螺紋，并能拉削油溝和鍵槽。本系列車床主要有以下特點：
1.床身側壁采用雙筋板，內筋形狀采用箱型組合結構，機床高于一般車床，精度穩定，能進行強力切削。
2.溜板設有快移結構，用單手柄形象化操縱。
3.床鞍導軌采用貼結“TSF”軟帶耐磨材料。
4.根據用戶需要，小刀架可增加自動走刀，可用上刀架單獨激動車削圓錐面，還可以用上刀架與縱向進給配合車削長圓

項目 單位                            CW6163B   CW6263B   CW6180B   CW6280B   CW6194B   CW6294B
床身上最大回轉直徑 mm 630 800 940
刀架上最大回轉直徑 mm 350 520 660
最大工件長度 mm 750/1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000

                                  750/1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000

                                  750/1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000


最大車削長度 mm 600/850/1350/1850/2850/3850/4850/5850/6850/7885/8850/9850

                                   600/850/1350/1850/2850/3850/4850/5850/6850/7885/8850/9850

                                   600/850/1350/1850/2850/3850/4850/5850/6850/7885/8850/9850


馬鞍處最大回轉直徑 mm 830 1000 1140
馬鞍有效寬度 mm 300 300 300
床身導軌寬度 mm 550 550 550
主軸端部代號   C11 C11 C11
主軸通孔直徑 mm 100 100 100
主軸前端錐孔   1:20/120 1:20/120 1:20/120
主軸轉速范圍 r/min 7.5-1000 6-800 6-800
主軸轉速級數   18 18 18
縱橫向進給量種數范圍 r/min 64;0.1-24.32 64;0.1-24.32 64;0.1-24.32
橫縱向進給量比   1.0/2.0 1.0/2.0 1.0/2.0
絲杠螺距 mm 12 12 12
公制螺紋種數范圍 mm 50;1-240 50;1-240 50;1-240
英制螺紋種數范圍   26;14-1(牙/寸） 26;14-1(牙/寸） 26;14-1(牙/寸）
模數螺紋種數范圍 mm 53；0.5-120 53；0.5-120 53；0.5-120
徑節螺紋種數范圍   24；28-1(牙/寸） 24；28-1(牙/寸） 24；28-1(牙/寸）
溜板快移速度 mm/min 4000 4000 4000
下刀架最大橫向行程 mm 440 540 570
上刀架最大行程 mm 200（小刀架自動走刀130） 200 200
刀桿截面 mm □32 □32 □32
尾座套筒直徑 mm 100 100 100
尾座套筒行程 mm 250 250 250
尾座套筒錐孔   Morse 5 Morse 5 Morse 5
主電機功率 kw 11 11 11


機床質量 kg 3200/3400/3700/4200/4700/58006800/7800/8800/9800/10800/11800

                        3400/3600/3900/4400/4900/6000/7000/8000/9000/10000/11000/12000

                       3900/4100/4400/4900/5400/6500/7500/8500/9500/10500/11500/12500


機床長度 mm 2958/3275/3725/4225/5225/6275/7355/8355/9275/11275/12275

                            2958/3275/3725/4225/5225/6275/7355/8355/9275/11275/12275

                              2958/3275/3725/4225/5225/6275/7355/8355/9275/11275/12275
機床寬度 mm 1393 1473 1430
機床高度 mm 1537 1622 1690
