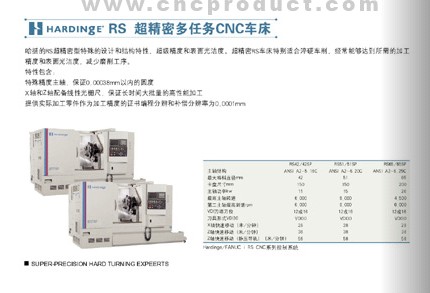

T42 |
|
主軸結構 |
A2-5/16C |
|
卡盤尺寸mm |
6"(150) |
|
回轉直徑mm |
685.8 |
|
加工能力 |
|
|
最大棒料通過能力mm |
42 |
|
最大車削直徑(BMT-45)mm |
226.3 |
|
最大車削直徑(Block Type)mm |
315 |
|
最大車削長度(使用尾座和6" 卡盤)mm |
258.8 |
|
最大車削長度(使用尾座和16C彈簧夾頭)mm |
368 |
|
主軸 |
|
|
最高轉速rpm |
6000 |
|
最大功率(30分鐘連續)kW |
11 |
|
最大扭距(30分鐘連續)Nm |
101.7 |
|
基本轉速rpm |
1100 |
|
主軸鼻端型式 |
A2-5/16C |
|
卡盤規格(機床不包括卡盤)mm |
6"(150) |
|
主軸內徑(不是棒料通過能力)mm |
48 |
|
主軸中心距地面高度mm |
1066.8 |
|
主軸中心到操作者距離mm |
406.4 |
|
主軸定向(選配)degree |
1 |
|
拉桿形式 |
液壓 |
|
副主軸 |
|
|
最高轉速rpm |
6000 |
|
最大功率(30分鐘連續)kW |
11 |
|
最大扭距(30分鐘連續)Nm |
101.7 |
|
基本轉速rpm |
1100 |
|
主軸鼻端型式 |
A2-5/16C |
|
卡盤規格(機床不包括卡盤)mm |
6"(150) |
|
16C彈簧夾頭的最大夾持能力 |
42 |
|
主軸內徑(不是棒料通過能力)mm |
48 |
|
主軸中心距地面高度mm |
1066.8 |
|
主軸中心到操作者距離mm |
406.4 |
|
主軸定向(選配)degree |
1 |
|
拉桿形式 |
氣動 |
|
最大行程mm |
406.4 |
|
最大進給速率m/min |
30.5 |
|
副主軸到主軸端面的最大距離mm |
419.1 |
|
副主軸到主軸端面的最小距離mm |
12.7 |
|
行程進給速率 |
|
|
X軸最大行程mm |
161.8 |
|
Z軸最大行程mm |
406.4 |
|
Y軸最大行程mm(+57.15mm-25.40mm) |
82.55 |
|
X軸連續推力N |
7.54 |
|
Z軸連續推力N |
6.672 |
|
Y軸連續推力N |
4.893 |
|
X軸快移速率m/min |
24 |
|
Z軸快移速率m/min |
30.5 |
|
Y軸快移速率m/min |
6 |
|
Harding BMT-45型動力刀塔 |
|
|
BMT-45型雙向 |
16刀位和半位分度 |
|
方刀柄mm |
20 |
|
圓刀柄mm |
32 |
|
分度時間(旋轉/包括夾緊和松開動作)/s |
0.35 |
|
使用ER 25彈簧夾頭時刀柄直徑mm |
1到16 |
|
動力刀具功率(15分鐘連續)kW |
3.7 |
|
動力刀具扭距(15分鐘連續)Nm |
33 |
|
動力刀具最高轉速rpm |
8000 |
|
Harding T型刀塔 |
|
|
T型雙向 |
12刀位 |
|
方刀柄mm |
20 |
|
圓刀柄mm |
32 |
|
分度時間(旋轉/包括夾緊和松開動作)/s |
0.35 |
|
伺服驅動尾座 |
|
|
莫式錐度(無套筒伸縮) |
MT #4 |
|
最大頂持長度mm |
419.1 |
|
尾座最大行程mm |
406.4 |
|
最大進給速率m/min |
30.5 |
|
最小頂緊力kN |
0.5 |
|
最大頂緊力kN |
6.7 |
|
冷卻系統 |
|
|
冷卻水箱容量L |
208 |
|
最大壓力bar |
12.9 |
|
冷卻液流量L/min |
25.48 |
|
過刀塔高壓冷卻(選項)bar |
68.95 |
|
高性能機型精度 |
|
|
零件表面粗超度 |
Ra0.30 |
|
各軸重復性μm |
1.27 |
|
編程精度(非SP型)mm |
0.001 |
|
刀塔分度重要性μm |
1.52 |
|
SUPER-PRECISION(超精密)機型精度 |
|
|
工件表面粗超度 |
Ra0.15 |
|
各軸重復性μm |
0.76 |
|
工件連續加工精度(直徑尺寸變化總量)μm |
3 |
|
刀塔分度重要性μm |
1.52 |
|
工件圓度μm |
0.25 |
|
編程精度mm |
0.0001 |
|
電源需求(MSY配置) |
|
|
最大功率Kva |
81.5 |
|
最高電壓/最大滿載電流 |
460volt/102.4FLA |
|
相序/頻率Hz |
3相/50-60 Hz |
|
其它 |
|
|
機床潤滑型式 |
油脂 |
|
機床通訊接口 |
RS-232-C,內嵌式以太網 |
|
機床長(不包含屑器)、 寬、 高mm |
2489.2×2121×2089 |
|
機床重量kg |
5175 |
|
機床運輸重量kg |
5987 |
|
氣源要求 |
4.8-6.2 bar |
