產品中心

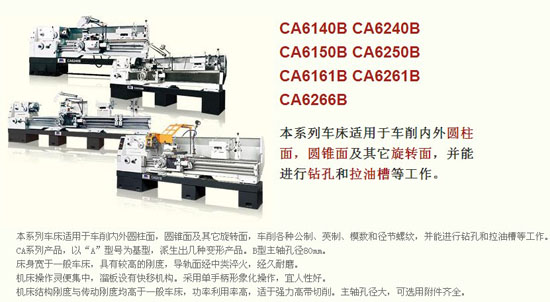

CA-B系列普通車床
| CA6140B | CA6240B | CA6150B | CA6250B | CA6161B | CA6261B | CA6266B | ||
| 床身上回轉直徑 | mm | φ400(16") | φ400(16") | φ500(20") | φ500(20") | φ610(24") | φ610(24") | φ660 |
| 刀架上回轉直徑 | mm |
φ210 (8 1/4") |
φ210 (8 1/4") |
φ300 (12") |
φ300 (12") |
φ370 (14 9/16 ") |
φ370 (14 9/16 ") |
φ400 |
| 馬鞍內回轉直徑×有效寬度 | mm |
φ630(25") ×210 |
φ720(28") ×210 |
φ830 (32 2/3 ") ×210 |
φ830 ×210 | |||
| 二頂尖間長度 | mm |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118") |
| 床身寬度、硬度 | mm | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") | 400 (15 19/25") |
| 刀桿截面 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
| 主軸 | ||||||||
| 主軸轉速范圍 | ||||||||
| B | r/min |
10-1400 (24 kinds) |
10-1400 (24 kinds) |
10-1400 (24 kinds) |
10-1400 (24 kinds) |
10-1400 (24 kinds) |
10-1400 (24 kinds) |
10-1400 (24 kinds) |
| C | r/min |
14-1250 (24 kinds) |
14-1250 (24 kinds) |
14-1250 (24 kinds) |
14-1250 (24 kinds) |
14-1250 (24 kinds) |
14-1250 (24 kinds) |
14-1250 (24 kinds) |
| 主軸內孔及主軸頭型式 | ||||||||
| B | mm |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
φ80 (3 9/64") D8 |
| C | mm |
φ104 D11 |
φ104 D11 |
φ104 D11 |
φ104 D11 |
φ104 D11 |
φ104 D11 |
φ104 D11 |
| 前主軸孔錐度 | ||||||||
| B | mm |
φ90 (1:20) |
φ90 (1:20) |
φ90 (1:20) |
φ90 (1:20) |
φ90 (1:20) |
φ90 (1:20) |
φ90 (1:20) |
| C | mm | φ120 | φ120 | φ120 | φ120 | φ120 | φ120 | φ120 |
| 進給 | ||||||||
| 進給數量 |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
64 kinds (for each) |
|
| 主軸每轉縱向進給 | ||||||||
| 標準 | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 |
| 小進給 | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 |
| 加大進給 | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 |
| 公制螺紋范圍 | mm |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
1-192 (44 kinds) |
| 英制螺紋范圍 |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
1/2-24t.p.i (28kinds) |
|
| 模數螺紋范圍 |
0.25-48(module) (39 kinds) |
0.25-48(module) (39 kinds) |
0.25-48(module) (39 kinds) |
0.25-48(module) (39 kinds) |
0.25-48(module) (39 kinds) |
0.25-48(module) (39 kinds) |
0.25-48(module) (39 kinds) |
|
| 徑節螺紋范圍 |
1/2-96 D.P (38 kinds) |
1/2-96 D.P (38 kinds) |
1/2-96 D.P (38 kinds) |
1/2-96 D.P (38 kinds) |
1/2-96 D.P (38 kinds) |
1/2-96 D.P (38 kinds) |
1/2-96 D.P (38 kinds) |
|
| 床鞍縱向快速 | m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min |
| 橫刀架行程 | mm |
320 (12 1/2") |
320 (12 1/2") |
320 (12 1/2") |
320 (12 1/2") |
420 (16 4/25") |
420 (16 4/25") |
420 (16 4/25") |
| 小刀架移動行程 | mm |
140 (5 1/2") |
140 (5 1/2") |
140 (5 1/2") |
140 (5 1/2") |
140 (5 1/2") |
140 (5 1/2") |
140 (5 1/2") |
| 床尾 | ||||||||
| 床尾主軸最大行程 | mm |
150 (5 29/32") |
150 (5 29/32") |
150 (5 29/32") |
150 (5 29/32") |
150 (5 29/32") |
150 (5 29/32") |
150 (5 29/32") |
| 床尾主軸直徑 | mm |
φ75 (2 61/64") |
φ75 (2 61/64") |
φ75 (2 61/64") |
φ75 (2 61/64") |
φ75 (2 61/64") |
φ75 (2 61/64") |
φ75 (2 61/64") |
| 床尾主軸孔錐度 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | Morse No.5 | |
| 主電機 | kW | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) |
| 凈重/毛重 | ||||||||
| 750mm | kg | 2000/2680 | 2000/2750 | 2070/2410 | 2070/2820 | 2180/3000 | 2180/3000 | 2235 |
| 1000mm | kg | 2080/2760 | 2080/2870 | 2150/2830 | 2150/2940 | 2260/3200 | 2260/3200 | 2315 |
| 1500mm | kg | 2230/3020 | 2580/3530 | 2300/3050 | 2300/3160 | 2437/3400 | 2437/3400 | 2492 |
| 2000mm | kg | 2580/3420 | 2580/3530 | 2650/3490 | 2650/3600 | 2787/3800 | 2787/3800 | 3542 |
| 3000mm | 3200/ | 3287/ | 3542 | |||||
| 輪廓尺寸/包裝尺寸 | ||||||||
| 750mm |
2418×1000 ×1267/ 2600×1520 ×2010 |
2418×1000 ×1267/ 2600×1520 ×2010 |
2418×1037 ×1312/ 2600×1520 ×2010 |
2418×1037 ×1312/ 2600×1520 ×2010 |
2418×1130 ×1367/ 2600×1620 ×2010 |
2418×1130 ×1367/ 2600×1620 ×2010 |
2418×1130 ×1392 |
|
| 1000mm |
2668×1000 ×1267/ 2850×1520 ×2010 |
2668×1000 ×1267/ 2850×1520 ×2010 |
2668×1037 ×1312/ 2850×1520 ×2010 |
2668×1037 ×1312/ 2850×1520 ×2010 |
2668×1130 ×1367/ 2850×1620 ×2010 |
2668×1130 ×1367/ 2850×1620 ×2010 |
2668×1130 ×1392 |
|
| 1500mm |
3168×1000 ×1267/ 3350×1520 ×2010 |
3168×1000 ×1267/ 3350×1520 ×2010 |
3168×1037 ×1312/ 3350×1520 ×2010 |
3168×1037 ×1312/ 3350×1520 ×2010 |
3168×1130 ×1367/ 3350×1620 ×2010 |
3168×1130 ×1367/ 3350×1620 ×2010 |
3168×1130 ×1392 |
|
| 2000mm |
3668×1000 ×1267/ 3850×1520 ×2010 |
3668×1000 ×1267/ 3850×1520 ×2010 |
3668×1037 ×1312/ 3850×1520 ×2010 |
3668×1037 ×1312/ 3850×1520 ×2010 |
3668×1130 ×1367/ 3850×1620 ×2010 |
3668×1130 ×1367/ 3850×1620 ×2010 |
3668×1130 ×1392 |
|
| 3000mm |
4668×1130 ×1367/ |
4668×1130 ×1367/ |
4668×1130 ×1392 |
