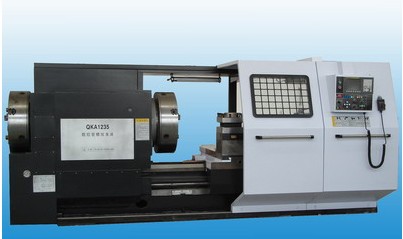

QKA系列數控管螺紋車床是安陽鑫盛機床股份有限公司(安陽機床廠)根據市場需要研制開發的該機床主要為油田管螺紋的車削而開發，且適合于各類管螺紋的車削；該機床屬于半閉環控制系統的普及型數控管螺紋車床，還可作普通數控車床使用，適宜加工形狀復雜的軸、套、盤類零件。如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等，尤其適合多品種、中小批量的輪番加工，工藝適應性強，加工效率高，廢品率低，成品一致性好，可降低對工人技術熟練程度的要求。編程容易，操作簡單，是理想的中型機械加工設備。
|
項目 |
單位 |
QKA1226 |
QKA1235 |
|
床身上最大回轉直徑 |
mm |
1000 |
1100 |
|
滑板上最大回轉直徑 |
mm |
630 |
730 |
|
加工管子外徑范圍(手動卡盤) |
mm |
Ф70-260 |
Ф114-340 |
|
加工管子外徑范圍(液壓卡盤) |
mm |
|
Ф127-340 |
|
最大工件長度 |
mm |
1500/2000/3000 |
1500/2000/3000 |
|
最大車削長度 |
mm |
1350/1850/2850 |
1350/1850/2850 |
|
床身導軌寬度 |
mm |
755 |
755 |
|
主軸端部代號 |
|
A2-15 |
A2-15 |
|
主軸轉速級數(變頻電機) |
|
自動四檔 檔內無級 |
自動四檔 檔內無級 |
|
主軸轉速范圍(變頻電機) |
|
6-400 |
5-320 |
|
主電機功率 |
kw |
18.5 |
18.5 |
|
主軸通孔直徑 |
mm |
275 |
355 |
|
卡盤形式(手動卡盤) |
|
★手動四爪Ф630 |
★手動四爪Ф800 |
|
卡盤形式(液壓卡盤) |
|
|
▲三爪Ф760 |
|
主軸中心距床身高 |
mm |
500 |
550 |
|
X/Z向最小進給增量 |
mm |
0.001/0.001 |
0.001/0.001 |
|
X/Z向快移速度 |
mm/min |
3000/6000 |
3000/6000 |
|
X向最大行程 |
mm |
630 |
630 |
|
刀架工位數 |
|
立式V4□300(標配) |
立式V4□300(標配) |
|
刀架轉位時間 |
s |
4 |
4 |
|
刀架轉位重復定位精度 |
"mm |
0.01 |
0.01 |
|
刀桿截面 |
mm |
□40 |
□40 |
|
尾座套筒直徑 |
mm |
160 |
160 |
|
尾座套筒行程 |
mm |
300 |
300 |
|
尾座套筒錐孔 |
|
Morse 6 |
Morse 6 |
|
工件精度 |
|
IT6-IT7 |
IT6-IT7 |
|
工件表面粗糙度 |
μm |
Ra1.6 |
Ra1.6 |
|
執行標準 |
|
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件 |
JB/T8324.1-96 簡式數控臥式車床 精度 JB/T8324.2-96 簡式數控臥式車床 技術條件 |
|
機床質量 |
kg |
10000/12000/13000 |
10000/12000/13000 |
|
機床長度 |
mm |
4800/6300/8300 |
4800/6300/8300 |
|
機床寬度 |
mm |
2460 |
2460 |
|
機床高度 |
mm |
2120 |
2120 |
|
