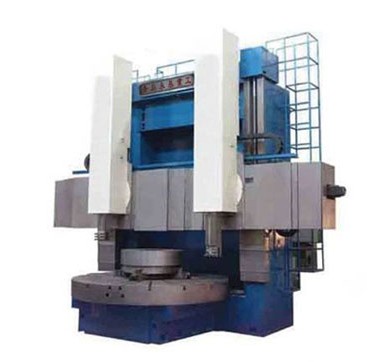

永基-DVT系列立式車床
DVT立式車床系列特點
1. 本系列產品執行國家現行最新的精度標準及我廠剛度標準，采用國內外先進配套件，滿足了強力切削、工作臺超重載荷、動靜態精度高、動作安全可靠、使用壽命長、加工效率高的要求。主要適用于高速鋼、硬質合金刀具及陶瓷刀具，對黑色金屬、有色金屬和部分非金屬零件的內外圓柱面、內外圓錐面、端面、切槽等的粗精加工。
2. 該系列車床是一種性能優良、工藝范圍廣泛、生產效率高的先進設備。我公司是在研制生產車床及借鑒國內外先進的機床設計制造技術的基礎上，采用PRO/E軟件設計，進行了嚴格的有限元分析，成功研制出集機電液一體化的立式車床系列產品。
3. 主軸軸承采用高精度雙列短圓柱滾子軸承，工作臺導軌采用恒流靜壓導軌。確保機床具有高的旋轉精度和足夠的剛度、強度、熱穩定性。
4. 垂直刀架水平導軌采用靜壓卸荷導軌，垂直運動采用滑動導軌。兩項進給
均采用交流伺服電機驅動，滾珠絲杠傳動。
5.機床主傳動由直流電機驅動，經兩檔變速機構，實現工作臺的無級調速。
6. 鑄件經過嚴格的人工時效和振動時效，確保了機床的剛性和穩定性。
DVT立式車床系列參數
|
主要技術參數 |
型號Model |
DVT350×H/W |
DVT400×H/W |
DVT500×H/W |
DVT630×H/W |
DVT800×H/W |
DVT1000×H/W |
|
最大加工直徑 |
m |
3.5 |
4 |
5 |
6.3 |
8 |
10 |
|
工作臺直徑 |
m |
3.15 |
3.15/3.6 |
4/4.5 |
4.7/5.7 |
6.3/7.1 |
7.1/7.5 |
|
最大加工高度（H） |
m |
1.6/2/2.5 |
1.6/2/2.5 |
2/2.5/3.15 |
2.5/3.15/4 |
4/4.5/5 |
4/4.5/5 |
|
最大工件重量(W) |
t |
32/40 |
32/40 |
32/40/50 |
50/63/80 |
80/100/125 |
100/150/200 |
|
刀架水平行程 |
mm |
-20～2015 |
-20～2265 |
-20～2765 |
-50～3550 |
-50～4400 |
-50～5400 |
|
刀架垂直行程 |
m |
1/1/1.25 |
1/1/1.25 |
1/1.25/1.6 |
1.25/1.6/2 |
2/2.5/2.76 |
2.5/2.5/2.76 |
|
右刀架切削力 |
KN |
35/40 |
40/50 |
40/50 |
63/80 |
80/100 |
80/100 |
|
左刀架切削力 |
KN |
28/35 |
35 |
35 |
50/63 |
63/80 |
63/80 |
|
左右刀架搬度極限 |
度 |
-15°～+30° |
-15°～+30° |
-15°～+30° |
-15°～+30° |
-15°～+30° |
-15°～+30° |
|
工作臺最大扭矩 |
KN.m |
80 |
100 |
125 |
200 |
460 |
640 |
|
滑枕截面 |
mm |
220/240 |
240/280 |
240/280 |
280/320 |
320/360 |
320/400 |
