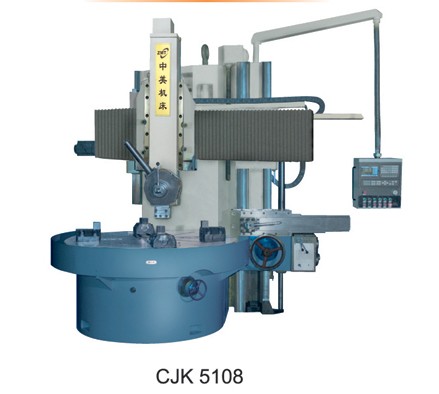

中美-數控單柱立式車床CJK5110 12 16 20 23 25系列
|
序號 No. |
參數內容 | 單位 | 機床型號 | |||||||
| CJK5110 | CJK5112 | CJK5116 | CJK5120 | C5123 | C5125 | |||||
| 1 |
立刀架最大切削直徑 Max.machining diameter of tool head |
mm | 1000 | 1250 | 1600 | 2000 | 2300 | 2500 | ||
| 2 |
工作臺直徑 Diameter of worktable |
mm | 900 | 1000 | 1400 | 1800 | 2000 | 2200 | ||
| 3 |
工件最大高度 Max.height of workpiece |
mm | 800 | 1000/1400 | 1000/1400 | 1250 | 1250 | 1310 | ||
| 4 |
工件最大重量 Max.weight of table |
t | 2 | 3.2 | 5（8） | 8（10） | 8 | 10 | ||
| 5 |
工作臺轉速范圍 Speed range of table |
r/min | 8-250 | 6.3-200 | 5-160 | 3.2-100 | 3.2-100 | 2-62 | ||
| 6 |
級數 speed |
級 | 16 | 16 | 16 | 16 | 16 | 16 | ||
| 7 |
刀架進給量范圍 feed range rate of tool head |
r/min | 0.9-103 | 0.8-86 | 0.8-86 | 0.8-86 | 0.8-86 | 0.6-86 | ||
| 8 |
級數 speed |
級 | ||||||||
| 9 |
立刀架最大車削力 max.cutting force of tool head |
mm | 20000 | 20000 | 25000 | 32000 | 32000 | 32000 | ||
| 10 | 最大扭矩 max.torque of table | N.m | 10000 | 10000 | 16000 | 18000 | 18000 | 20000 | ||
| 11 |
垂 直 刀 架 Vertical tool head |
機械 刀架 Machine tool head |
水平行程 Horizontal stroke |
mm | 670 | 700 | 915 | 1210 | 1210 | 1210 |
|
垂直行程 Vertical stroke |
mm | 650 | 650 | 800 | 800 | 900 | 900 | |||
|
刀臺型式 Turret position |
工位 | 4/5工位 | 4/5工位 | 4/5工位 | 4/5工位 | 4/5工位 | 4/5工位 | |||
|
方滑枕 Square ram |
水平行程 Horizontal stroke |
mm | 670 | 700 | 915 | 1110 | 1210 | 1210 | ||
|
垂直行程 Vertical stroke |
mm | 650 | 650 | 800 | 800 | 900 | 900 | |||
| ||||||||||
