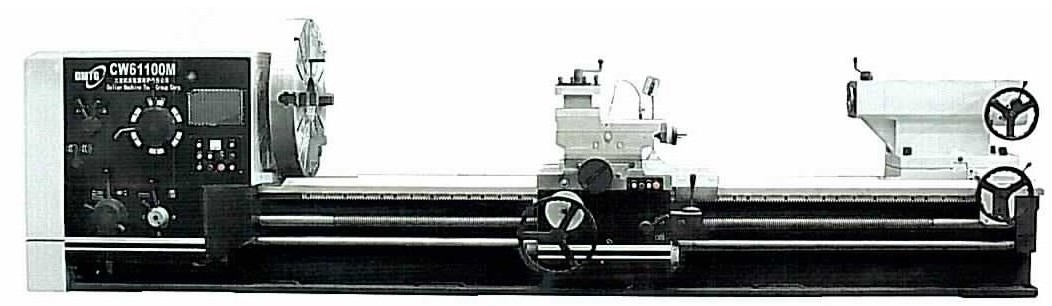

大連-臥式車床CW100、125、140、160 M 系列
|
型 號
|
CW61(2)100M | CW61(2)125M | CW61(2)140M | CW61(2)160M | |
| 床身上最大工件回轉直徑 (mm) | 1000 | 1250 | 1400 | 1600 | |
| 最大工件長度 (mm) | 1500/2000/3000/4000/5000/6000/8000 | ||||
| 刀架上最大回轉直徑 (mm) | 630 | 880 | 1030 | 1230 | |
| 在馬鞍內最大回轉直徑 (mm) | 1400 | 1650 | 1800 | 2000 | |
| 由花盤端面起的馬鞍寬度 (mm) | 600 | ||||
| 床身寬度 (mm) | 755 | ||||
| 最大車削長度 (mm) | 1300/1800/2800/3800/4800/5800 | ||||
| 主軸通孔直徑 (mm) | 130/160(特殊訂貨) | ||||
| 主軸孔前端錐度 (mm) | 公制140 | ||||
| 主軸轉數種數 | 正轉21種 反轉12種 | ||||
| 主軸轉數范圍 (轉/分) | 正轉3.15-315 反轉3.5-291 | ||||
| 主軸每轉刀架的縱橫向進給量總數 | 56種 | ||||
| 主軸每轉刀架的進給量范圍 | 縱向 (mm) | 0.1-12 | |||
| 橫向 (mm) | 0.05-6 | ||||
| 上刀架 (mm) | 0.025-3 | ||||
| 公制螺紋有效范圍及種數 (mm) | 1-120 44種 | ||||
| 英制螺紋有效范圍及種數 | 28-1/4 31種 | ||||
| 模數螺紋有效范圍及種數 (mm) | 0.5-60 45種 | ||||
| 徑節螺紋有效范圍及種數 | 1/2-56DP 38種 | ||||
| 刀具截面 (mm) | 45×45 | ||||
| 橫滑板最大橫向行程 (mm) | 580/670/725/825 | ||||
| 上刀架的最大行程 (mm) | 300 | ||||
| 刀架的快速移動速度 | 縱向 (mm/min) | 3740 | |||
| 橫向 (mm/min) | 1870 | ||||
| 上刀架 (mm/min) | 935 | ||||
| 尾座頂尖套筒直徑 (mm) | 160 | ||||
| 尾座頂尖套筒最大行程 (mm) | 300 | ||||
| 尾座頂尖套筒錐孔錐度 (mm) | 公制80 | ||||
| 機床高度 (mm) | 卡盤處 | 1645 | 1895 | 2045 | 2245 |
| 中心架處 | 1780 | 1910 | 1980 | 2080 | |
| 機床寬度 (mm) | 1855 | 1955 | 2010 | 2110 | |
| 機床總長 (mm) | 4450/4950/5950/6950/7950/8950/10950 | ||||
| 機床凈重 (kg) | 最大工件長度為3000mm時 | 10000 | 10700 | 11000 | 11500 |
| 長度每增減1米凈重變化 | 1000 | ||||
