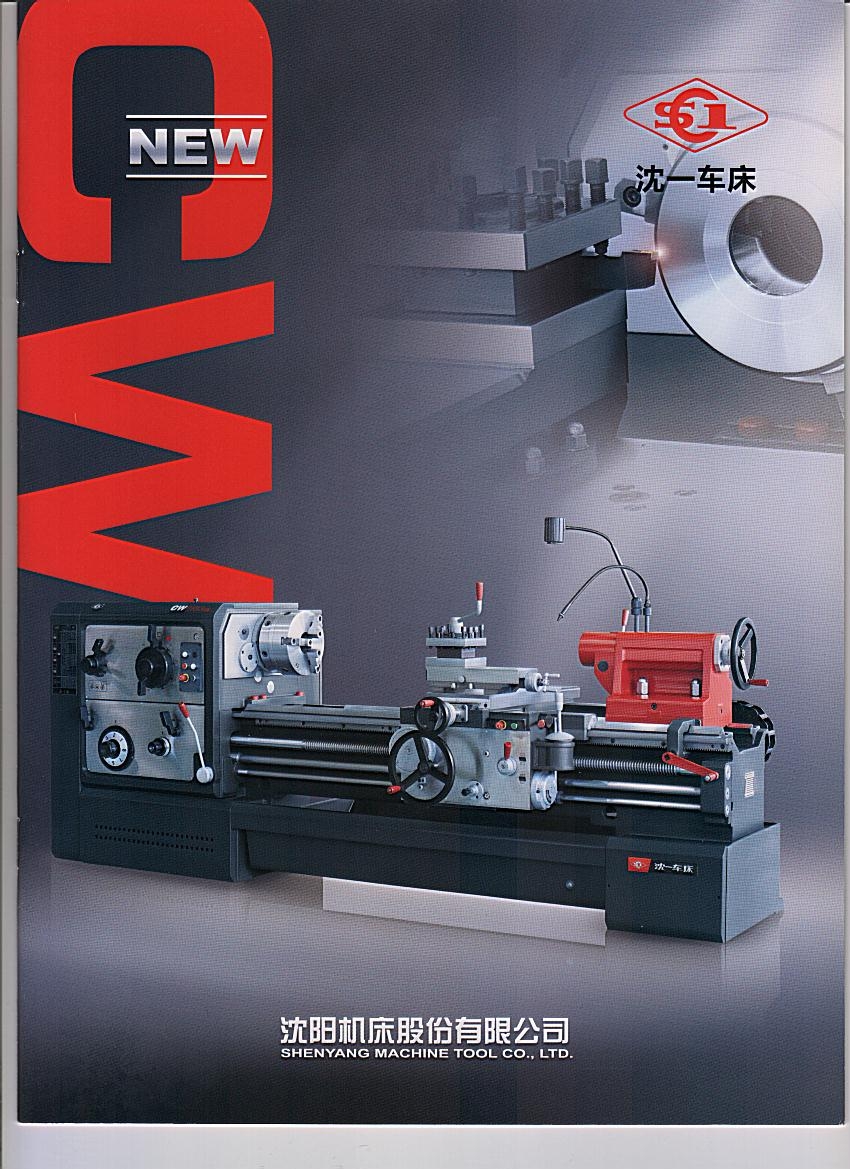

沈一-臥式車床CW63/80/93/100/110系列

床身采用大寬度側壁雙筋板、內筋板采用箱形和斜筋組合結構，整體剛度比單壁門形筋結構提高三分之一。
　　操縱集中，溜板設有快移機構，用單手柄形象化操縱；主軸正反轉轉換及剎車采用液壓控制。
　　車床結構剛度與傳動剛度均較高，精度穩定，并能進行強力切削。
　　床身道軌下滑面采用TSF耐磨鑲層結構，運動輕便靈活，壽命長；潤滑系統為箱外循環，提高了加工精度。
　　主軸孔為104mm、尾座裝有刻度盤和刻線，使用直觀；機床外形整體美觀，易于擦拭和維護。

                                                                                                     CW6163B/C           CW6180Q        CW6193B/C          CW6180B/C        CW61100Q         CW61110B/C

                                                                                                    CW6263B/C            CW6280Q        CW6293B/C         CW6280B/C         CW62100Q          CQ62110B/C

床身上最大回轉直徑	mm	630	800	930	800	1000	1100
刀架上最大回轉直徑	mm	350	520	650	480	680	800
最大工件長度	mm	750,1500,2000, 3000-15000 CW(93/80Q) 系列無750規格	750,1500,2000, 3000-15000 CW(93/80Q) 系列無750規格	750,1500,2000, 3000-15000 CW(93/80Q) 系列無750規格	1500,3000, 4000,5000-15000	1500,3000, 4000,5000-15000	1500,3000, 4000,5000-15000
馬鞍槽內回轉直徑/有效寬度	mm	800/300	970/300	1100/300	1100/310	1200/310	1300/310
主軸通孔直徑和軸頭型式	mm	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）	φ104；D11(B系列） φ130；D11(C系列）
主軸通孔前端錐體和頂尖錐度	mm	φ120(B系列） φ140(C系列）莫氏5號	φ120(B系列） φ140(C系列）莫氏5號	φ120(B系列） φ140(C系列）莫氏5號	φ120(B系列） φ140(C系列）莫氏5號	φ120(B系列） φ140(C系列）莫氏5號	φ120(B系列） φ140(C系列）莫氏5號
主軸轉速級數和范圍	r/min	18種7.5-1000(B系列） 18種8.5-800(C系列）	18種6-800 (B系列） 18種8.5-800 (C系列）	18種6-800 (B系列） 18種8.5-800 (C系列）	18種5.4-720	18種5.4-720	18種4.8-640
縱進給量級數和范圍	mm/r	64種0.05-24.3	64種0.06-24.3	64種0.05-24.3	64種0.06-24.3	64種0.06-24.3	64種0.05-24.3
范圍1：1	mm/r	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52	0.1-1.52
范圍16：1	mm/r	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3	1.6-24.3
用交換齒輪微量進給范圍	mm/r	0.05-0.76	0.05-0.76	0.05-0.76	0.06-0.912	0.06-0.912	0.06-0.912
橫向進給量與縱進給量的比率		1/2	1/2	1/2	1/2	1/2	1/2
床鞍快移速度	mm/min	4000	4000	4000	4000	4000	4000
機床絲杠螺距	mm	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）	12(公制）1/2"（英制）
公制螺紋種數、范圍	mm	50種 1-240 （另有14種非標螺紋）	50種 1-240 （另有14種非標螺紋）	50種 1-240 （另有14種非標螺紋）	50種 1-240 （另有14種非標螺紋）	50種 1-240 （另有14種非標螺紋）	50種 1-240 （另有14種非標螺紋）
英制螺紋種數、范圍		26種 14-1 t.p.i	26種 14-1 t.p.i	26種 14-1 t.p.i	26種 14-1 t.p.i	26種 14-1 t.p.i	26種 14-1 t.p.i
模數螺紋種數、范圍	mm	53種 0.5-120	53種 0.5-120	53種 0.5-120	53種 0.5-120	53種 0.5-120	53種 0.5-120
徑節螺紋種數、范圍		24種 28-1 DP	24種 28-1 DP	24種 28-1 DP	24種 28-1 DP	24種 28-1 DP	24種 28-1 DP
下刀架最大橫向行程	mm	315	450	500	500	500	500
上刀架最大行程	mm	200	200	200	200	200	200
尾座套筒行程	mm	250	250	250	250	250	250
尾座套筒錐度		莫氏5號	莫氏5號	莫氏5號	莫氏5號	莫氏5號	莫氏5號
床身導軌寬度及淬火硬度	mm	550RC52	550RC52	550RC52	600RC52	600RC52	600RC52
主電機功率	kW	11	11	11	11或15	11或15	11或15
快速電機功率	kW	1.1	1.1	1.1	1.1	1.1	1.1
冷卻泵電機功率	w	90	90	90	90	90	90
機床寬度×高度/包裝寬度×高度	mm	1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列）	1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列）	1380×1450 ×1720×1710 1380×1770/ (CW6180Q) 1440×1835/ 1800×2340 (CW6193系列）	1550×1630/ 1820×1800 1550×1790/ (CW61100Q) 1560×1900/ 1800×2520 (CW61110系列）	1550×1630/ 1820×1800 1550×1790/ (CW61100Q) 1560×1900/ 1800×2520 (CW61110系列）	1550×1630/ 1820×1800 1550×1790/ (CW61100Q) 1560×1900/ 1800×2520 (CW61110系列）
機床長度/包裝箱長度
最大工件長度
750	mm	2890/3440
1500	mm	3690/4240	3700/	3690/3900	3700/4150	3700/4150	3700/3900
2000	mm	4070/
3000	mm	5190/5740	5250/	5190/5400	5250/5650	5250/5650	5250/5400
4000	mm	6120/6640	6120/	6100/6350	6250/6650	6250/6650	6250/6450
5000	mm	7200/7750	7200/	7200/7430	7250/8050	7250/8050	7250/7630
機床凈重
最大工件長度
750	mm	3400/4400
1500	mm	3700/4700	4300/	4200/4950	4900/6000	4900/6000	5500/6350
2000	mm	4200/
3000	mm	4700/5900	5300/	5200/6250	5500/6900	5500/6900	6100/7250
4000	mm	5800/7700	6400/	6300/7500	6100/8000	6100/8000	6700/8150
5000	mm	6800/8800	7400/	7300/8700	6900/9000	6900/9000	7500/9200
床身寬度	mm	550	550	550	600	600	600
最大承重	kg	2000	2000	2000	2000	2000	2000
